LILLA SCEN
Tekniska förutsättningar
-
-
-
Dekorväggar maxhöjd (förscen) 3800 mm
Dekorväggar maxhöjd (scen) 4500 mm för lagring på sidoscener
Max lagringsyta 6 + 10 m2 (hela produktionen inkl rekvisita och ljus)
Magasin dörr 4000 mm x 2000 mm
Hissdörr scennivå 2950 mm x 2950 mm Avbärraräcken minskar bredden
Hissdörr gatuplan 2180 mm x 1950 mm
Golvyta hiss 5000 mm x 2800 mm Avbärraräcken minskar bredden
-
Bredd 11 800 mm
Höjd 4850 mm
-

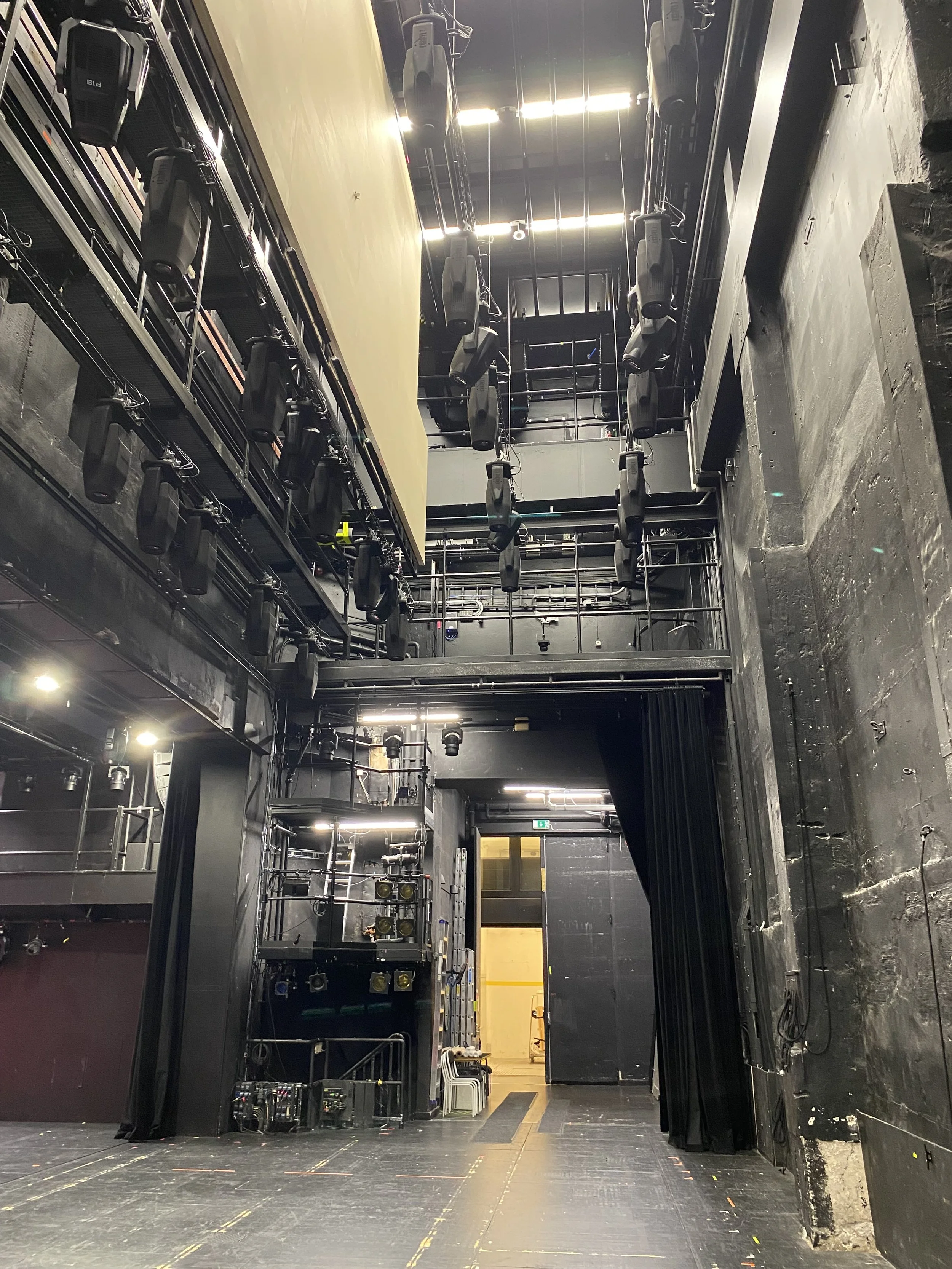

Fast scen (utan förscener)
Djup 6500 mm till lagringsyta (8000 mm till bakvägg)
Bredd mellan prosc 11800 mm
Höjd 4650 mm (golv till tak vid prosc)
Golv svarta laminatluckor
Förscen 1 Hydraulisk
Djup 1450 mm
Bredd 13950 mm/1200 mm
Höjd 900 mm
Golv svart furu
Förscen 2 Hydraulisk
Djup 1885mm
Bredd 13950mm/1200 mm
Höjd 900 mm
Golv svart furu
-
Vänster sidoscen
Djup 4600 mm inkl lagring
Bredd 5700 mm inkl lagring
Takhöjd från scengolv 4700 mm inkl lagring
Golv: Svart vinyl
Höger sidoscen
Djup 3400 mm inkl lagring
Bredd 6300 mm inkl lagring
Takhöjd från scengolv 4700 mm inkl lagring
Golv: Svart Vinyl
-
Vänster och höger 1
Höjd 2000 mm från scengolv till underkant balkong 1
Vänster och höger 2
Höjd 1900 mm från underkant balkong 1 till underkant balkong 2
-
Antal rå 10 st
Maxbredd rå 11 000mm
Maxlast 300 kg
Maxlast lyftpunkt 100 kg
Maxlast mellan punkter 60 kg
Rådiameter 50 mm
Insticksrör Ja - 400 mm
Hastighet
Specifikationer
Ljusbrygga 1 st
Ljusrå 3 st
Maxhöjd ljusbrygga 6m
Maxhöjd ljusrå 1+2 7m
Maxhöjd ljusrå 3 8m
Maxlast ljusrå 1000 kg
Höjd från scengolv till högsta punkt för rå 11 500 mm
-
Tak av svart sammet 11 000 mm hängs om möjligt i rå 1, 3, 6.
-
-
-
RITNINGAR
Grundritning. PDF, DWG, DXF, VWX
